  星形给料阀
  您的当前位置: 首页>>输送设备 | 輸送機械 >>星形给料阀
星形给料阀 大野机械-星形给料阀实物图
产品特性:
  大野机械的旋转给料阀亦称为旋转阀、星形给料器、星形卸料阀、星形卸料器、星阀、关风机、回转阀、卸灰阀,大野机械的旋转给料阀在多种场合中作均匀出料或均匀加料装置,用于混合机、锥形料仓、干燥机、旋风分离装置等。
主要特点:
*通过压力密封发挥其优异性能
*旋转给料阀(旋转阀)能定量供料
*能提供50~750mm的各种尺寸口径、各种材料材质
*对应各种尺寸的口径,可提供圆形和方形的法兰连接
*PL标准型为齿轮电机驱动(也有链条驱动式),可选择调速。
*旋转阀经久耐用、性能出众
*根据2万台以上旋转给料阀(旋转阀)的销售实绩及经验,可以接洽特殊的设计要求
产品工作示意图:
星形给料阀
星形给料阀
星形给料阀
星形给料阀
原理图 轴装式 直联式 侧装式
技术特性表:
型 号 DXF-100 DXF-150 DXF-200 DXF-250
叶轮转速(r/min) 24 33 24 33 24 33 24 33
生产能力(m3/h) 0.5 1.0 0.8 1.6 2.5 5.0 6.5 13
电机功率(kw) 0.55 0.75 0.75 1.1
型 号 DXF-300 DXF-350 DXF-400 DXF-500
叶轮转速(r/min) 24 33 24 33 24 33 24 33
生产能力(m3/h) 10.5 21 16 32 23.5 47 39 78
电机功率(kw) 1.1 1.5 2.2 4
外形包装尺寸:
星形给料阀
型号 D1 D L H nXd
DXF-100 245 220 990 280 8X18
DXF-150 300 255 1020 330 8X22
DXF-200 355 310 1120 390 8X22
DXF-250 415 370 1170 470 12X22
DXF-300 465 420 1240 550 12X22
DXF-350 530 485 1300 600 16X22
DXF-400 595 545 1412 690 20X26
DXF-500 700 650 1512 820 20X26
星形给料阀
型号 D1 D H L L1 nXd
DXF-100 245 220 280 550 500 8X18
DXF-150 300 255 330 600 555 8X22
DXF-200 355 310 390 715 756 8X22
DXF-250 415 370 470 810 870 12X22
DXF-300 465 420 550 860 910 12X22
DXF-350 530 485 600 950 950 16X22
DXF-400 595 545 690 980 980 20X26
DXF-500 700 650 820 1100 1090 20X26

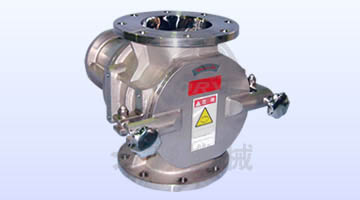

卫生型(可清洗):
