篮式管道过滤器

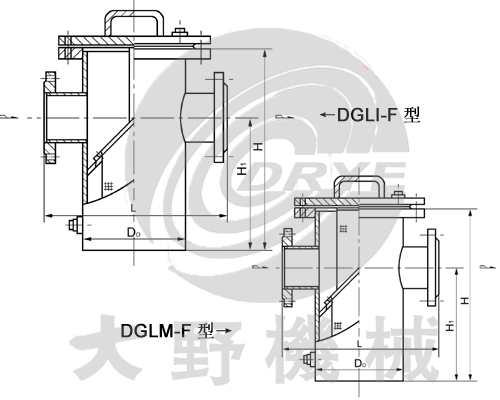

1、篮式法兰连接直通平底式过滤器（DGLI-F型）

2、篮式法兰连接重叠型直通平底式过滤器（DGLMI-F型）

公称直径 DN 结构尺寸（PN≤5.0MPa）mm 管塞 N L H H1 D0 25 180 260 160 Φ76 Rc3/4 32 200 270 160 Φ76 40 260 300 170 Φ108 50 260 300 170 Φ108 65 330 360 210 Φ108 80 340 400 250 Φ108 100 400 470 300 Φ219 125 480 550 360 Φ273 150 500 630 420 Φ273 200 560 780 530 Φ325 250 660 930 640 Φ426 M20x1.5 300 750 1200 840 Φ476

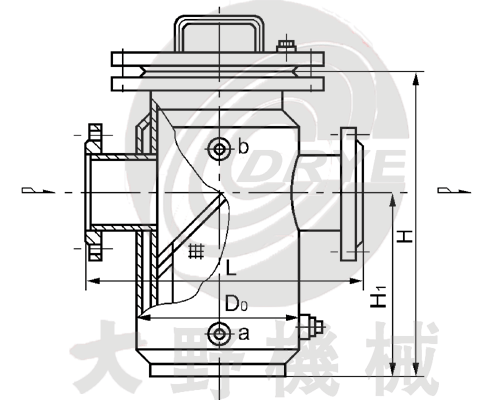

3、篮式带夹套型法兰连接直通平底式过滤器（DGLJI-F型）

公称直径DN 安装尺寸MM 夹 套 管塞 N L H H1 蒸汽 压力 D0 进口a 出口b 25 215 350 180 ≤0.6MPa Φ108 G3/4 G3/4 Rc3/4 32 235 360 180 Φ108 40 300 430 210 Φ159 50 300 430 210 Φ159 65 450 490 250 Φ159 80 460 530 290 Φ273 DN20 DN20 100 500 600 345 Φ325 125 580 700 410 Φ377 DN25 DN25 150 600 780 470 Φ377 200 660 930 580 Φ426

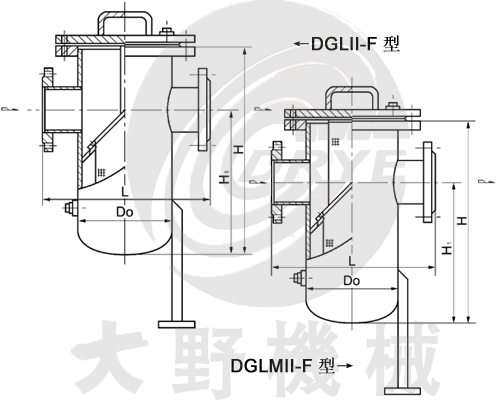

4、篮式法兰连接直通对头式过滤器（DGLII-F型）

5、篮式法兰连接重叠型直通对头式过滤器（DGLMII-F型）

公称直径 DN 公称压力 PN 结构尺寸 mm 管塞 N L H H1 H2 D0 D0 D0 200 ≤5.0MPa 800 1680 300 1310 Φ500 Φ420 3-Φ20 Rc1" 250 840 1850 300 1450 Φ550 Φ450 3-Φ20 Rc1" 300 960 2050 300 1610 Φ600 Φ520 3-Φ24 Rc1" 350 1060 2210 300 1740 Φ700 Φ620 3-Φ24 Rc1"

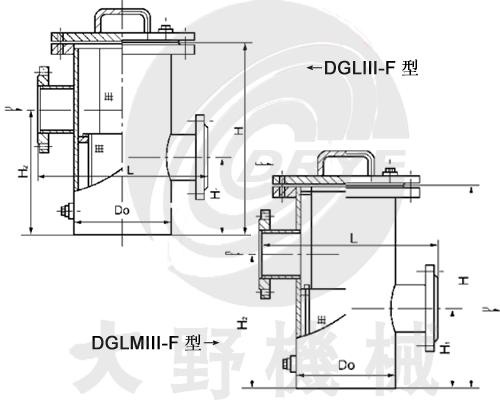

6、篮式法兰连接高低接管平底式过滤器（DGLIII-F型）

7、篮式法兰连接重叠型高低接管平底式过滤器（DGLMIII-F型）

公称直径 DN 公称压力 PN 结构尺寸 mm 管塞 N L H H1 H2 D0 25 ≤5.0MPa 180 280 110 180 Φ76 Rc3/4 32 200 285 110 180 Φ76 40 260 340 120 220 Φ108 50 260 340 120 220 Φ108 65 330 400 160 270 Φ133 80 340 460 180 320 Φ159 100 400 550 200 390 Φ219 125 480 630 260 450 Φ273 150 500 720 310 530 Φ273 200 560 900 390 670 Φ325 250 660 1070 480 800 Φ426 M20x1.5 300 750 1360 640 1040 Φ478
